X-Lite用 JP4in1 モジュールケース
では画像が足りなかったので、追加画像を掲載します。

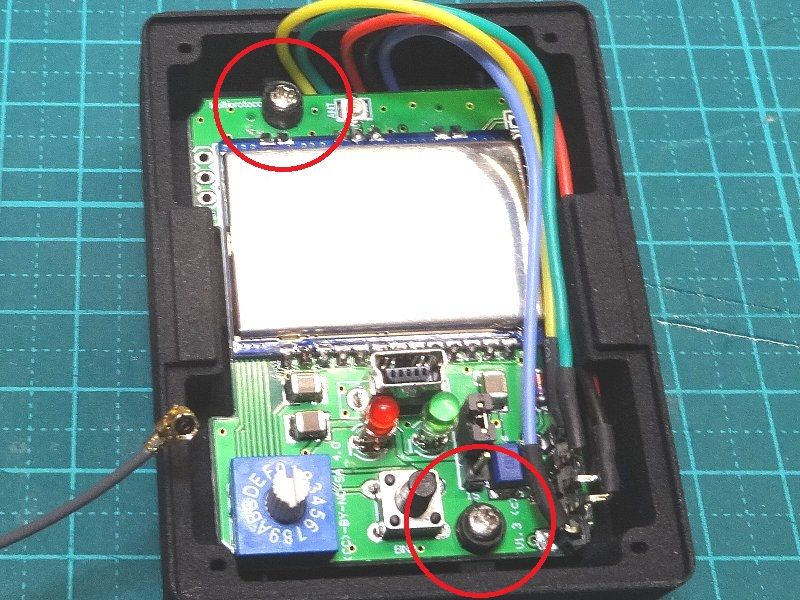

基盤の固定にはJP4in1で使用されているタッピングビスを使用しているのですが、ビスの長さが長いため、今回はフープのFC（Flight Contoroller）固定時に使用するゴムブッシュをカットして挟んでいます。
アップ画像は、
このようにゴムブッシュを使用しています。
短いビスを準備すれば良いと思うのですが、”再利用”ということでこのような形にしています。
モジュールユニットとの配線に関して、
の後半部分の”配線”を参考にしてください。
モジュールアダプタとの違いは
”裏側から差す”と”表側から差す”の違いなだけです。

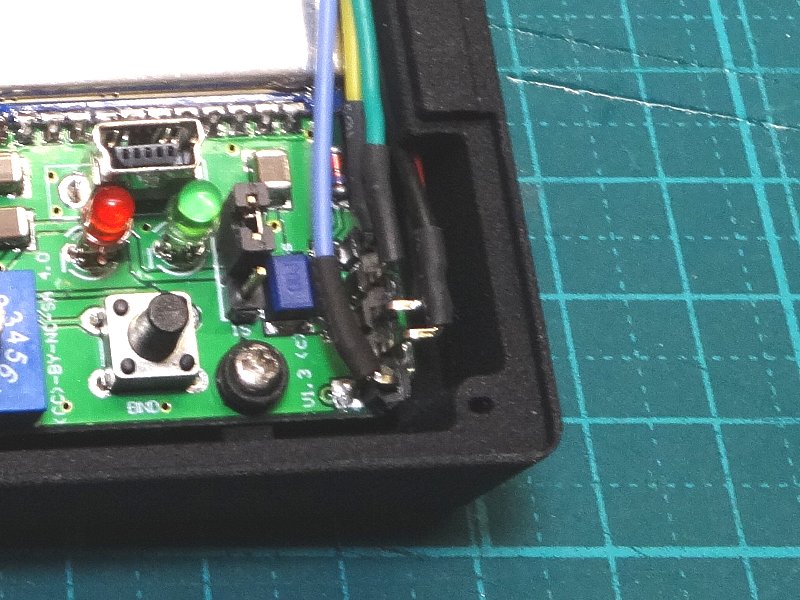

モジュールアダプタの接続部分のアップです。
ピンヘッダにX-Liteからのケーブルを結線しています。
配線の色は”組み立て記事”と同じにしてあります。
組み立て時の注意としては高さを押さえる必要が有りますので画像のように折り曲げての配線になってます。
更には、毎度の見た目重視でJP4in1モジュールの裏蓋が半透明なのでこのうよなものになってます（笑
